- Anta max 3 mt

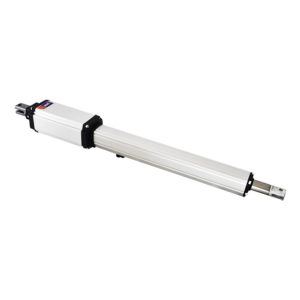

- Attuatore a vite in robusta struttura in alluminio estruso
- Corsa utile – mm 400 – mm 500
- Stelo acciaio inox
- Fine corsa su richiesta
- Massima silenziosità di funzionamento
- Motore elettrico high performance
- Protezione termica 140°
- Sblocco manuale a chiave
- Parti meccaniche lubrificate a grasso al litio contro corrosione, ossidazione e ruggine
- Apertura 120°
- Rapido montaggio con staffe multiposizione e copristaffe in tecnopolimeri quick
- Dispositivo antischiacciamento* (EN 12453)
- Rallentamento di velocità* (EN 12453)
- Alimentazione 230Vac – 24Vcc
- Kit opzionale battery back-up
Modelli e Codici
- 100018 | LINEAR 11 400 230V: Irreversibile – Corsa 400 mm – Anta max 2,50 mt
- 100018/5 | LINEAR 11 500 230V: Irreversibile – Corsa 500 mm -Antamax3mt
- 100018/24 | LINEAR 11 400 24V: Irreversibile – Corsa 400 mm – Anta max 2,50 mt
- 100018/7 | LINEAR 11 500 24V: Irreversibile – Corsa 500 mm -Antamax3mt
Requisiti di performance
- Uso SEMI-INTENSIVO 230VAC, INTENSIVO 24VCC
- Frequenza di utilizzo 50% (230VAC) – 90% (24VCC)
- Tempo di apertura 20 – 25 SEC
- Forza di spinta 2000 N
Caratteristiche tecniche
| LINEAR 11 – 230 Vac | LINEAR 11 – 24 Vcc | |
| ALIMENTAZIONE MOTORE | 230 Vac | 24 Vcc |
| PESO MAX ANTA | 200 KG | 200 KG |
| DIMENSIONI MAX ANTA | 3 M | 3 M |
| GIRI MOTORE | 1400 RPM | 1500 RPM |
| ASSORBIMENTO MEDIO | 1 A | 3 A |
| POTENZA MOTORE | 200 W | 50 W |
| FINE CORSA | OPTIONAL | OPTIONAL |
| CONDENSATORE | 16 UF | – |
| PESO OPERATORE | 6,5 KG | 6,5 KG |
| RUMOROSITÀ | < 30 DBA | < 30 DBA |
| TEMPERATURA DI ESERCIZIO | -20/+55° C | -20/+55° C |
| GRADO DI PROTEZIONE | IP55 | IP55 |
Kit Disponibili
Composizioni
Kit Linear 11 – 1 Anta 230-400
Kit Linear 11 – 1 Anta 230-500
Kit Linear 11 – 2 Ante 230-400
Kit Linear 11 – 2 Ante 230-500
