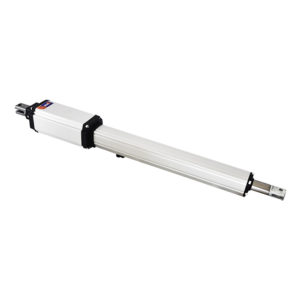

LINEAR 11 – Actionneur électromécanique linéaire 230 V-24 V

  • Porte max 3 mt
  • Actionneur à vis en construction robuste en aluminium extrudé
  • Course utile – mm 400 – mm 500
  • Tige en acier inoxydable
  • Fin de course sur demande
  • Silence de fonctionnement maximal
  • Moteur électrique haute performance
  • Protection contre la chaleur à 140°.
  • Déverrouillage manuel des touches
  • Pièces mécaniques lubrifiées avec de la graisse au lithium contre la corrosion, l’oxydation et la rouille
  • Ouverture de 120°.
  • Montage rapide avec des supports multi-positions et des couvertures rapides en technopolymère.
  • Dispositif anti-écrasement* (EN 12453)
  • Ralentissement de la vitesse* (EN 12453)
  • Alimentation électrique 230Vac – 24Vdc
  • Kit opzionale batterie de secours

Modèles et codes

  • 100018  |  LINEAR 11 400 230V:Irréversible – Course 400 mm – Porte max 2,50 mt
  • 100018/5  |  LINEAR 11 500 230V:Irréversible – Course 500 mm – Charnière Max 3mt
  • 100018/24  |  LINEAR 11 400 24V:Irréversible – Course 400 mm – Porte max 2,50 mt
  • 100018/7  |  LINEAR 11 500 24V:Irréversible – Course 500 mm – Charnière Max 3mt

Exigences de performance

  • Utiliser SEMI-INTENSIVE 230VAC, INTENSIVE 24VDC
  • Fréquence d’utilisation 50% (230VAC) – 90% (24VDC)
  • Temps d’ouverture 20 – 25 SEC
  • Force de poussée 2000 N

Caractéristiques techniques

LINEAR 11 – 230 Vac LINEAR 11 – 24 Vcc
ALIMENTATION 230 Vac 24 Vcc
POIDS MAXIMAL DE L’OUVRANT 200 KG 200 KG
DIMENSIONS MAXIMALES DE LA PORTE 3 M 3 M
RPM DU MOTEUR 1400 RPM 1500 RPM
ABSORPTION MOYENNE 1 A 3 A
PUISSANCE DU MOTEUR 200 W 50 W
FIN DE LA COURSE OPTIONAL OPTIONAL
CONDENSEUR 16 UF
POIDS DE L’OPÉRATEUR 6,5 KG 6,5 KG
BRUIT < 30 DBA < 30 DBA
TEMPÉRATURE DE FONCTIONNEMENT -20/+55° C -20/+55° C
DEGRÉ DE PROTECTION IP55 IP55



Kits disponibles

Pdf

Kit Linear 11 – 1 Porte 230V

Kit Linear 11 – 1 Porte 24V

Kit Linear 11 – 2 Portes 230V

Kit Linear 11 – 2 Portes 24V

Composizioni

Kit Linear 11 – 1 Porte 230-400

Kit Linear 11 – 1 Porte 230-500

Kit Linear 11 – 1 Porte 24-400

Kit Linear 11 – 1 Porte 24-500

Kit Linear 11 – 2 Portes 230-400

Kit Linear 11 – 2 Portes 230-500

Kit Linear 11 – 2 Portes 24-400

Kit Linear 11 – 2 Portes 24-500



Download

Scheda prodotto PDF

Manuel électrique 24V

Manuel électrique 230V
