Sfrutta al massimo le potenzialità delle centraline di comando programmabili. Scopri come configurare e personalizzare le funzioni per adattarle alle tue esigenze specifiche.
La centralina di comando di un cancello automatico è il cervello dell’intero sistema di automazione e devi essere certo che sia correttamente installata e programmata.
Solo così potrai ottenere il controllo completo delle tue automazioni, adattandole sia per l’uso in contesti residenziali, che industriali.
In questo articolo i nostri esperti ti mostrano come programmare una centralina di comando in pochi semplici passi.
Ricorda: tutte le programmazioni vanno eseguite sempre a cancello chiuso. Iniziamo!
Come configurare una centralina programmabile in 5 passi

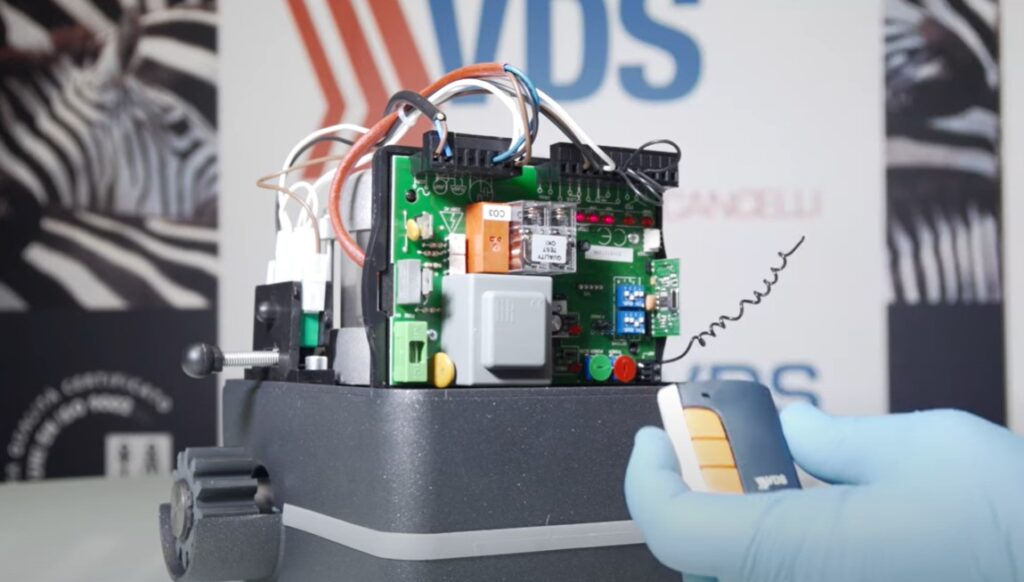

Per aiutarti meglio, ti spiegheremo come configurare una delle centraline di comando a marchio VDS più utilizzate: la EURO230M1.
Questa centralina è ideale per la gestione di cancelli scorrevoli, porte basculanti, barriere stradali ad alimentazione a 230Vac.
1: Accedi alla modalità di programmazione
Accedi alla modalità “PROG” della centralina. Premi il pulsante “PROG TIME” per circa 2 secondi: il LED sul pannello si illuminerà in modo fisso, segnalando che sei in modalità di programmazione.
2: Regola la coppia motore
Usa i trimmer T1 e T2 per regolare la coppia:
- T1: regola la coppia durante la corsa in velocità normale.
- T2: regola la coppia durante la fase di rallentamento.
Intervenendo su questi dispositivi, puoi ottimizzare il funzionamento dell’automatismo per assicurarti che rispetti le normative attuali.
3: Programma i trasmettitori
La centrale può gestire radiocomandi a codice fisso e a codice variabile (rolling code).
I due sistemi non possono essere però gestiti contemporaneamente: sarà con il primo radiocomando programmato che otterrai la codifica del sistema.
La centralina EURO230M1 può gestire ben 254 radiocomandi.
- Premi il tasto P1 per 2 secondi, il LED L2 si accenderà;
- Poi dai un impulso con il radiocomando e avverrà un doppio lampeggio del LED L2 a indicare l’avvenuta memorizzazione.
- La centralina uscirà automaticamente dalla funzione di programmazione dopo 6 secondi.
4: Imposta la corsa standard con chiusura automatica e rallentamento
- Inserisci il DIP 2 su ON, poi DIP 7 su ON.
- A questo punto premi il telecomando dando un impulso per avviare la manovra di apertura.
- Poi dai un secondo impulso nel punto esatto in cui vuoi che inizi la manovra di rallentamento.
- Verificare se il finecorsa di apertura si arresta per bloccare la corsa. La centrale da questo momento in poi scandirà il conteggio del tempo di pausa.
- Quando sarà trascorso il tempo desiderato, dai un nuovo impulso e, a questo punto, partirà la manovra di chiusura.
- Adesso dai un impulso sul telecomando nel punto in cui desideri che inizi la manovra di rallentamento.
- Il finecorsa di chiusura bloccherà la corsa e uscirà automaticamente dalla modalità di programmazione.
- Il LED corrispondente quindi si spegnerà e il gioco sarà fatto!
5: Programmazione del passaggio pedonale
La centralina EURO230M1 ti permette anche di configurare un’apertura parziale del cancello per consentire il solo passaggio pedonale.
Se hai installato il cancello in un condominio o in un contesto residenziale, questa funzione è un valore aggiunto per la comodità dei tuoi clienti.
· Premi il tasto P1 per 2 secondi, rilascialo, e poi premi di nuovo per 1 secondo. Il LED L2 inizierà a lampeggiare.
· Premi il tasto del radiocomando che desideri associare alla funzione pedonale. Il LED L2 lampeggia due volte per confermare.
· Attendi 6 secondi per l’uscita automatica dalla modalità di programmazione.
Per cancellare tutti i codici della centralina di comando
Se hai necessità di resettare tutti i codici presenti in memoria, invece, tieni premuto il tasto P1 per 6 secondi, non appena lo lascerai avverrà un veloce lampeggio del LED L2, si spegnerà dopo 6 secondi.
Se vuoi leggere il manuale di istruzioni completo, scaricalo qui.
Centraline di comando VDS Automation
Le centraline di comando a marchio VDS sono progettate per darti una flessibilità avanzata nella programmazione di tutte le automazioni, oltre a garantirti i massimi standard di sicurezza e affidabilità.
Con VDS Automation, hai la certezza di installare prodotti interamente realizzati e testati in Italia, secondo gli standard più elevati.
Ecco alcune delle nostre centraline di comando:
- Euro230M2: per il controllo di 2 motori ad uomo presente. L’apparecchiatura di controllo per cancelli ad una o due ante battenti con o senza finecorsa, per motori alimentati a 230Vac;
- Euro SR1: per il controllo di 1 motore da 230vac. Adatta per la gestione delle serrande automatiche.
- MINI: dotata di alimentazione da 230 Vac, con gestione rolling code e codice fisso per usare codici unici per ogni operazione e codici fissi per accessi autorizzati. Anche questa centralina è adatta per le serrande automatiche;
- G030: apparecchiatura di comando per i motori a traino di porte sezionali e basculanti. Con alimentazione da 24VCC.
- Q100: modello Inverter. Trifase 230 VAC – Monofase 230 Vac. La centralina Q100 è dotata di trimmer per regolazione velocità e forza. Ideale per cancelli scorrevoli.
Problemi più comuni delle centraline di comando
Se dopo la programmazione noti qualche anomalia, potresti leggere il nostro approfondimento al riguardo: una vera e propria guida alla risoluzione dei problemi più comuni delle centraline di comando.
Per prevenire ad esempio danni futuri come quelli causati dagli sbalzi di corrente, potresti installare degli scaricatori di sovratensione, che proteggono la centralina dai picchi di tensione.
Oppure se hai appena eseguito l’installazione, ma la centralina non funziona correttamente, potrebbe esserci un errore di cablaggio: verifica tutti i collegamenti elettrici e assicurati che i cavi siano ben saldi e non vi siano cortocircuiti.
