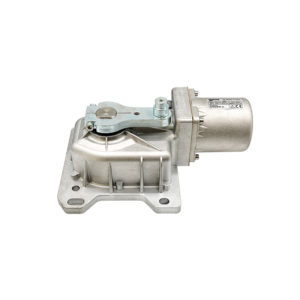

UNDER-V – Actionneur électromécanique souterrain 230V-24V

  • Pour les portes jusqu’à 2,50 mt
  • Motoréducteur en aluminium moulé sous pression
  • Engrenages en acier, en fonte et en bronze usinés à partir de billettes
  • Automatisation autoportante, idéale pour les portails de grande taille
  • Kit de levier d’ouverture à 90

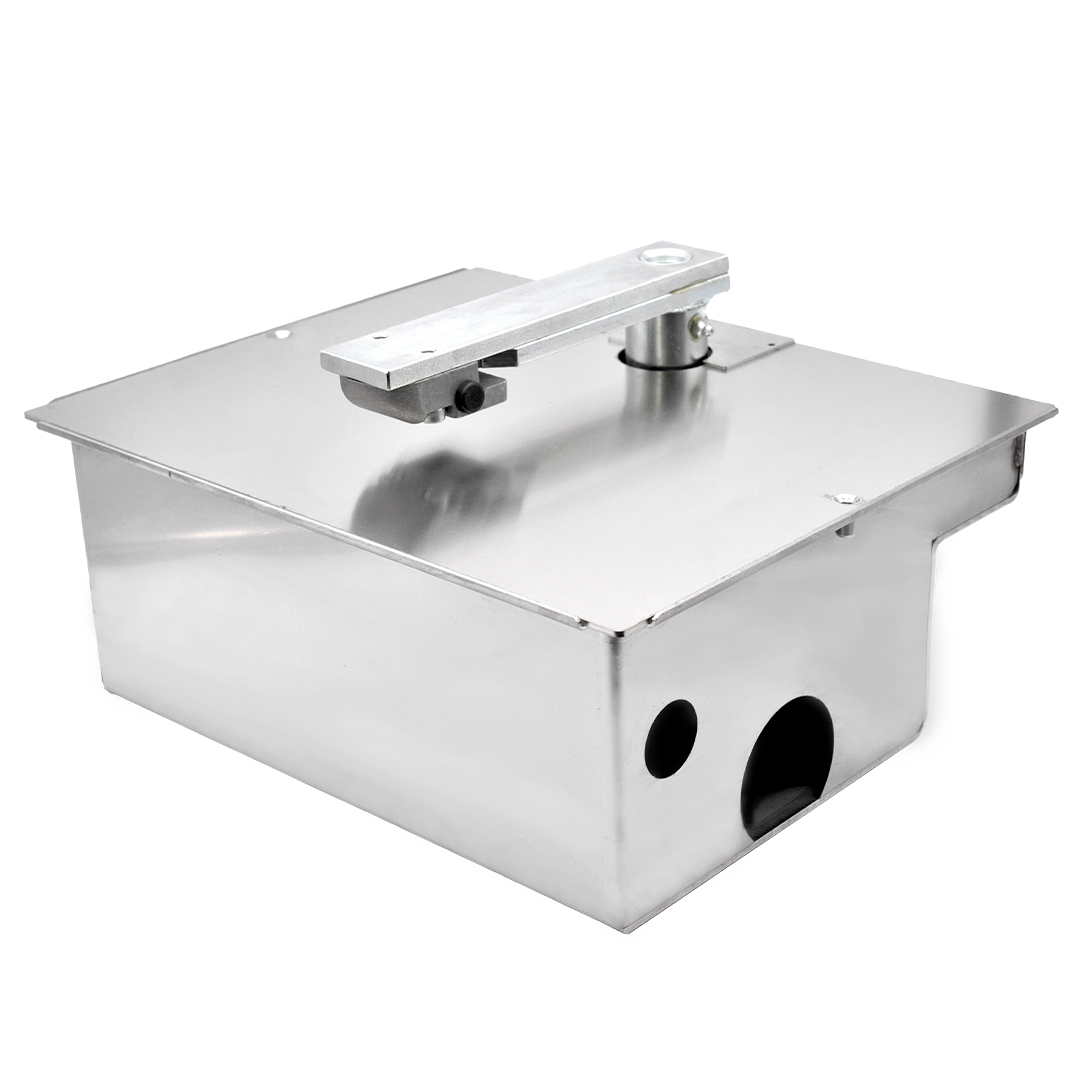

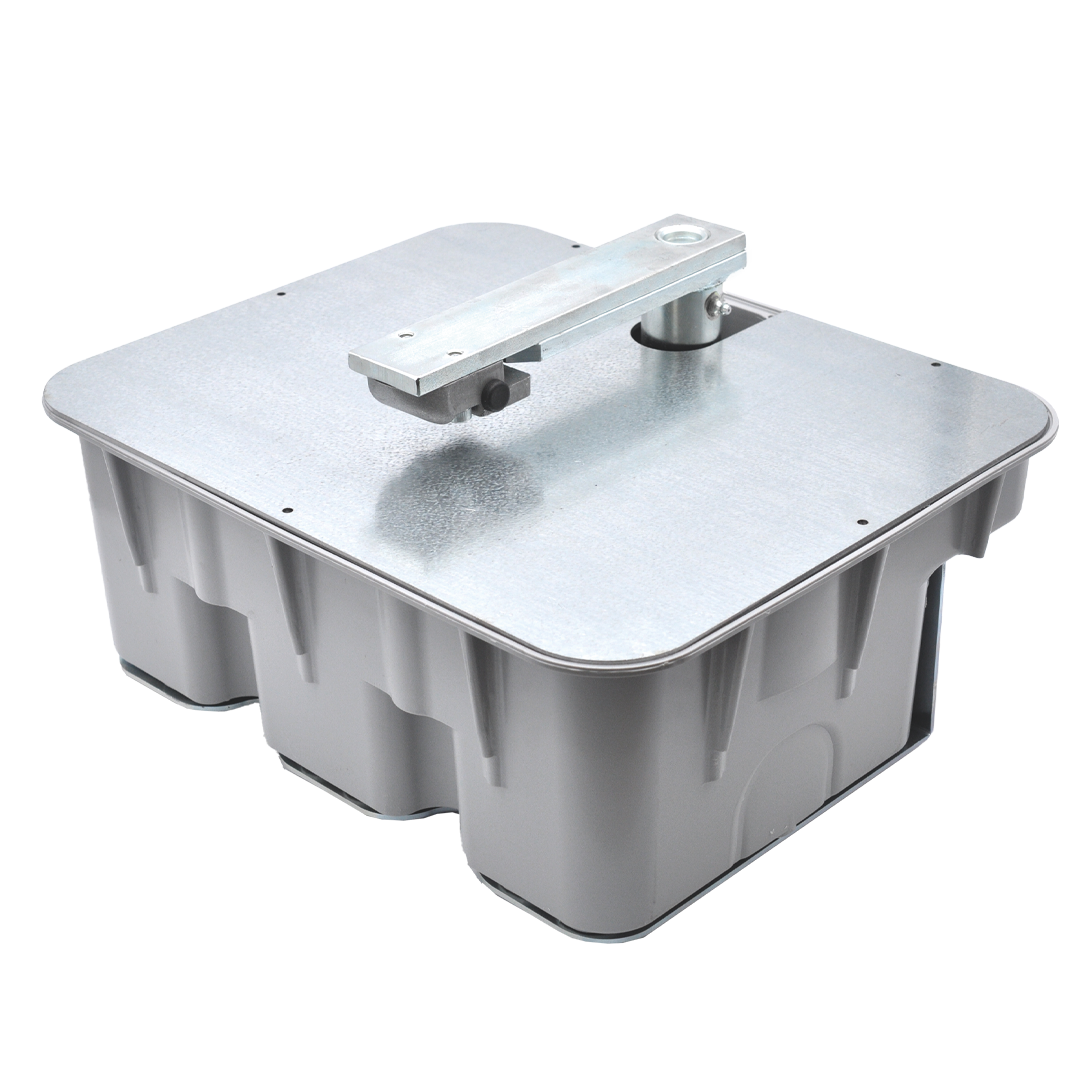

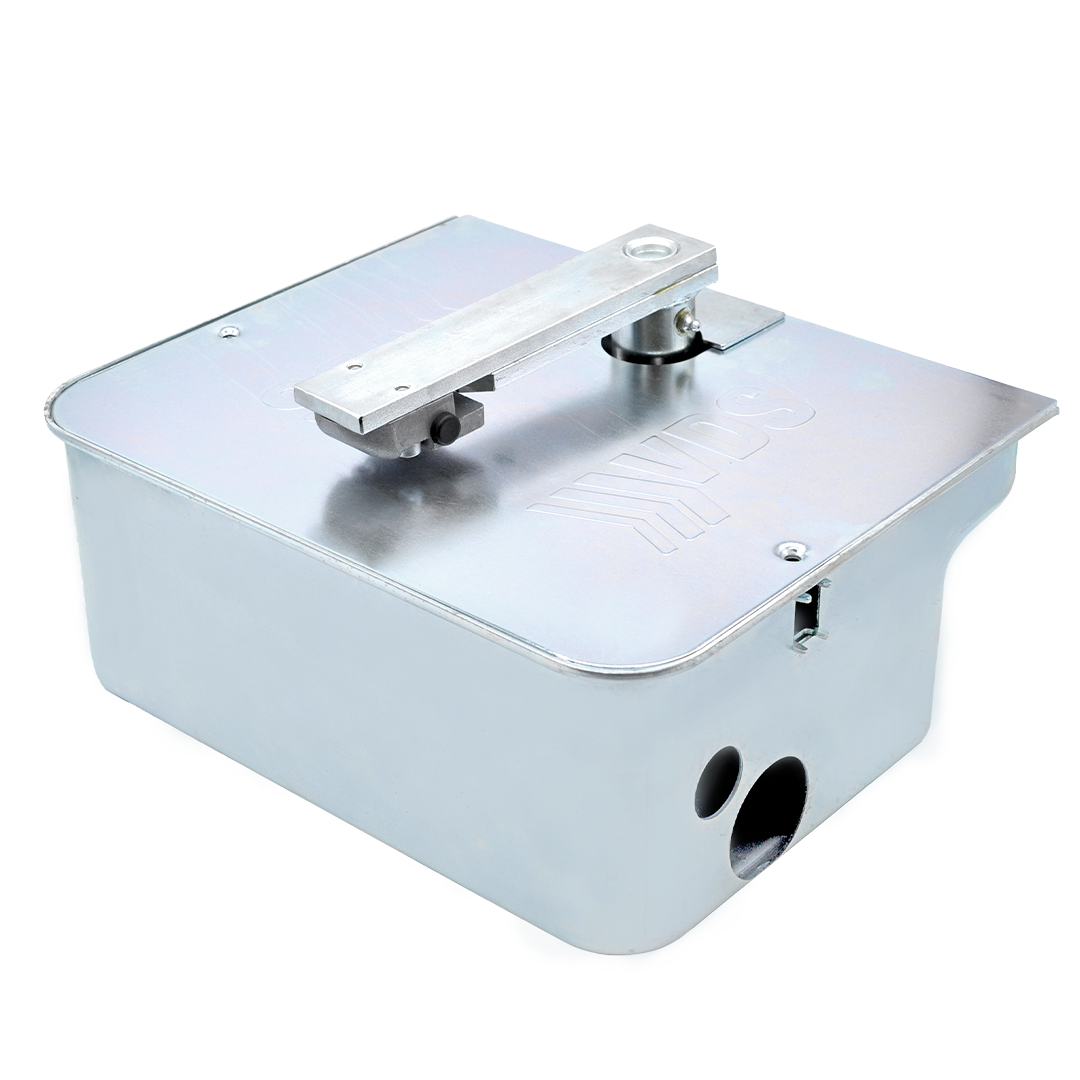

  • Boîte de fondation en tôle galvanisée
  • Silence de fonctionnement maximal
  • Moteur électrique haute performance
  • Déclenchement mécanique pour le fonctionnement d’urgence avec le levier fourni
  • Arbre d’entraînement et vis en acier inoxydable
  • Pièces mécaniques lubrifiées avec de la graisse au lithium contre la corrosion, l’oxydation et la rouille
  • Ouverture à 90°
  • Dispositif anti-écrasement (EN 12453)
  • Ralentissement de la vitesse (EN 12453)
  • Kit opzionale battery back-up
  • Alimentation électrique 230Vac – 24Vdc
  1. 1
    Modèles et codes
    • 121991/1  |  UNDER-V 230V: Irréversible – Porte max 2.50 m
    • 121991/24  |  UNDER-V 24V: Irréversible – Porte max 2.50 m
  2. 2
    Caractéristiques techniques
    UNDER-V 230Vac
    UNDER-V 24Vcc
    ALIMENTATION 230 Vac 24 Vcc
    POIDS MAXIMAL DE L’OUVRANT 500 KG 500 KG
    DIMENSIONS MAXIMALES DE LA PORTE 2,5 M 2,5 M
    RPM DU MOTEUR 1400 RPM 1800 RPM
    ABSORPTION MOYENNE 1,4 A 3 A
    PUISSANCE DU MOTEUR 280 W 50 W
    CONDENSEUR 12,5 UF
    POIDS DE L’OPÉRATEUR 10 KG 10 KG
    BRUIT < 30 DBA < 30 DBA
    TEMPÉRATURE DE FONCTIONNEMENT -20/+55° C -20/+55° C
    DEGRÉ DE PROTECTION IP67 IP67
  3. 3
    Exigences de performance
    • Usage semi-intensif 230Vac, usage intensif 24Vdc
    • Fréquence d’utilisation 50% (230Vac) – 90% (24Vdc)
    • Temps d’ouverture 16 sec.
    • Couple de sortie 250Nm
    • Rotation du pignon à 90
